Cibracon

CHAVE DE FLUXO PARA ÁGUA
TIPO: IMP-53

Aplicação:
Sistemas de comando de bombas ou sinalização de presença de fluxo em circuitos de água fria.

Especificações:

Pressão de Trabalho: 10 Kaflcm'
Temperatura Máxima: 50°C
Tensão: Até 220V
Diâmetro da Tubulação de 1" a 6"

Instalação Hidráulica:
A Chave de fluxo mod. IMP-53 poderá ser instalada nas seções horizontal e vertical da tubulação onde não se encontram derivações ou outras singularidades. Deverá haver a montante e a jusante da chave de fluxo uma distância de no mínimo 5 vezes o diâmetro da linha. Em instalações com bombas de recalque e válvulas de retenção, para que as chaves de fluxo funcionem adequadamente, será aconselhável instalá-las na tubulação de "by-pass".

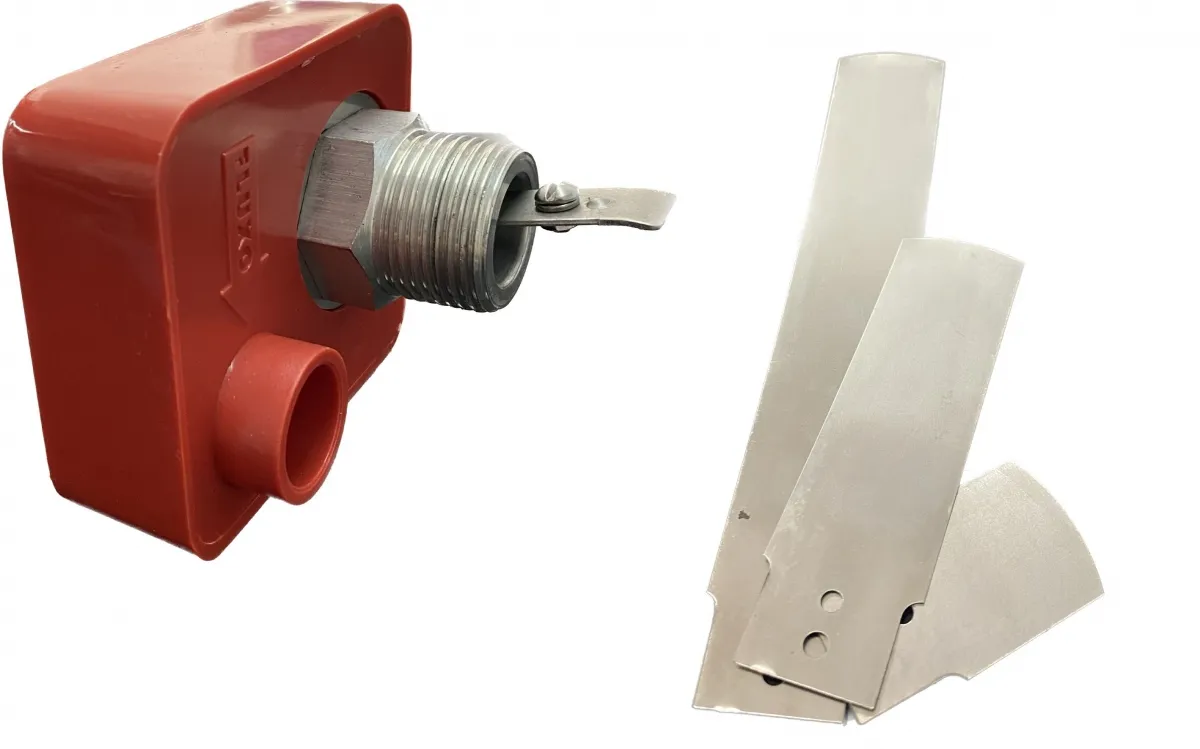

Acompanha 3 modelos de lâminas para atender cada tipo de tubulação.
Atenção: A chave de fluxo nunca deve ser usada como dispositivo único de segurança e proteção, recomenda-se o uso de outros dispositivos para trabalharem em conjunto.

Presença de fluxo: Para que o equipamento funcione como um detector de fluxo, utiliza-se a ligação C + NA.
Desta forma seu sistema indicará qualquer movimentação provinda da presenca do fluxo na tubulação

Falta de fluxo: Para que o equipamento funcione como um detector de falta de fluxo, utiliza-se a ligação C + NF.
Desta forma seu sistema indicará a ausência de fluxo na tubulação.
