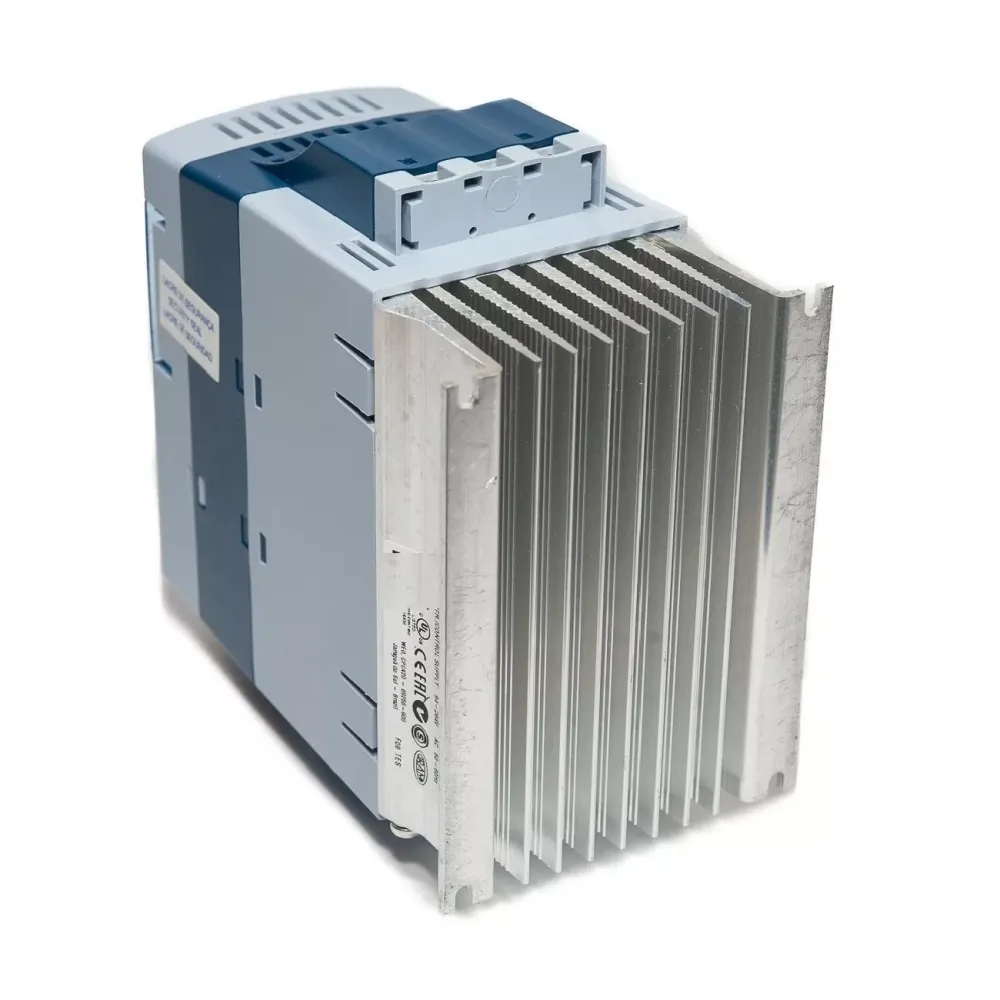

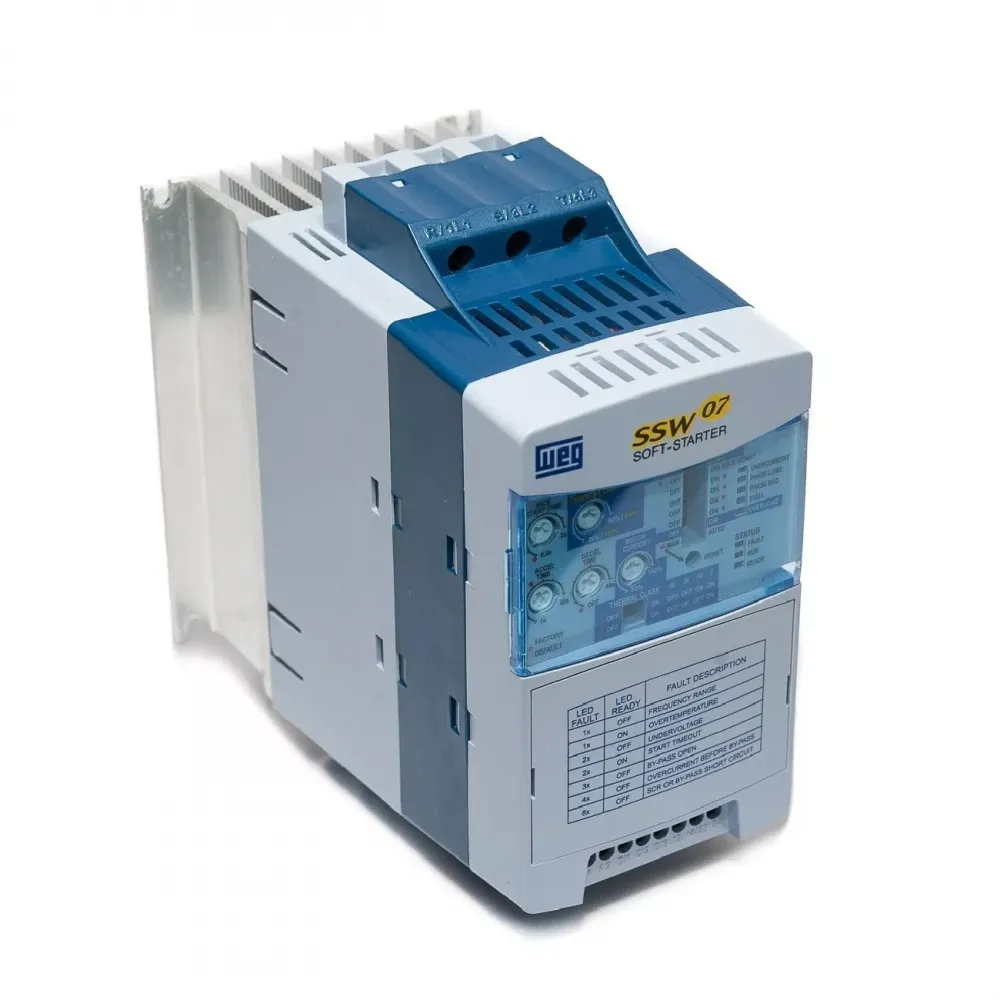

Soft Starter Weg SSW07 17A 6CV 220V / 10CV 380V / 12,5CV 440V / 15CV 575V

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.

Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.

Características Técnicas

SKU: 10194170

Modelo: SSW070017T5SZ

Tensão Alimentação – Controle / Ventilador: 94-264V

Tensão Alimentação: 220-575V

Frequência: 50/60Hz

Corrente Nominal: 17A

Número de Fases de Entrada:  3 Fases

Número de Fases Controladas:  3 Fases

Potência motor - conexão padrão (cv/kW)

220/230V: 6 / 4.5

380/400V: 10 / 7.5

440/460V: 12.5 / 9.2

575V: 15 / 11

690V: Não

Grau de Proteção: IP00

Regime de partida: AC-53b 3-30:330

Regime de partida (com kit de ventilação): Não

Padrão (3 cabos): Sim

Dentro do delta (6 cabos): Não

SoftPLC (programação em ladder): Não

Rampa de tensão e limite de corrente: Não

Limite de corrente: Sim

Rampa de limitação de corrente: Programável via opcional

Controle de Bombas: Programável via opcional

Controle de Torque: Não

Partida direta (D.O.L): Programável via opcional

Certificações do produto: UL, CE, CS, IRAM e C-TICK

Parametrização via trimpots e dip: Sim

Parametrização via HMI: Disponível com opcional

Entradas digitais

Quantidade (padrão): 3

Tipo: CA

Tensão: 110 a 240 Vca

Nível alto mínimo: 93 Vca

Nível baixo máximo: 10 Vca

Tensão máxima: 264 Vca

Corrente de entrada: 1,1 mA / 220 Vca

Função: Programável via opcional

Leitura via comunicação: Não

Entrada para termistor do motor

Quantidade (padrão): Disponível com opcional

Atuação: Disponível com opcional

Desatuação: Disponível com opcional

Resistência mínima: Disponível com opcional

Saídas analógicas

Quantidade (padrão): Não

Níveis: Não

Resolução: Não

Função: Não

Escrita via comunicação: Não

Saídas digitais

Quantidade: 2

Tipo: Relé NA

Tensão máxima: 250 Vca

Corrente máxima: 1 A

Função: Programável via opcional

Escrita via comunicação: Não

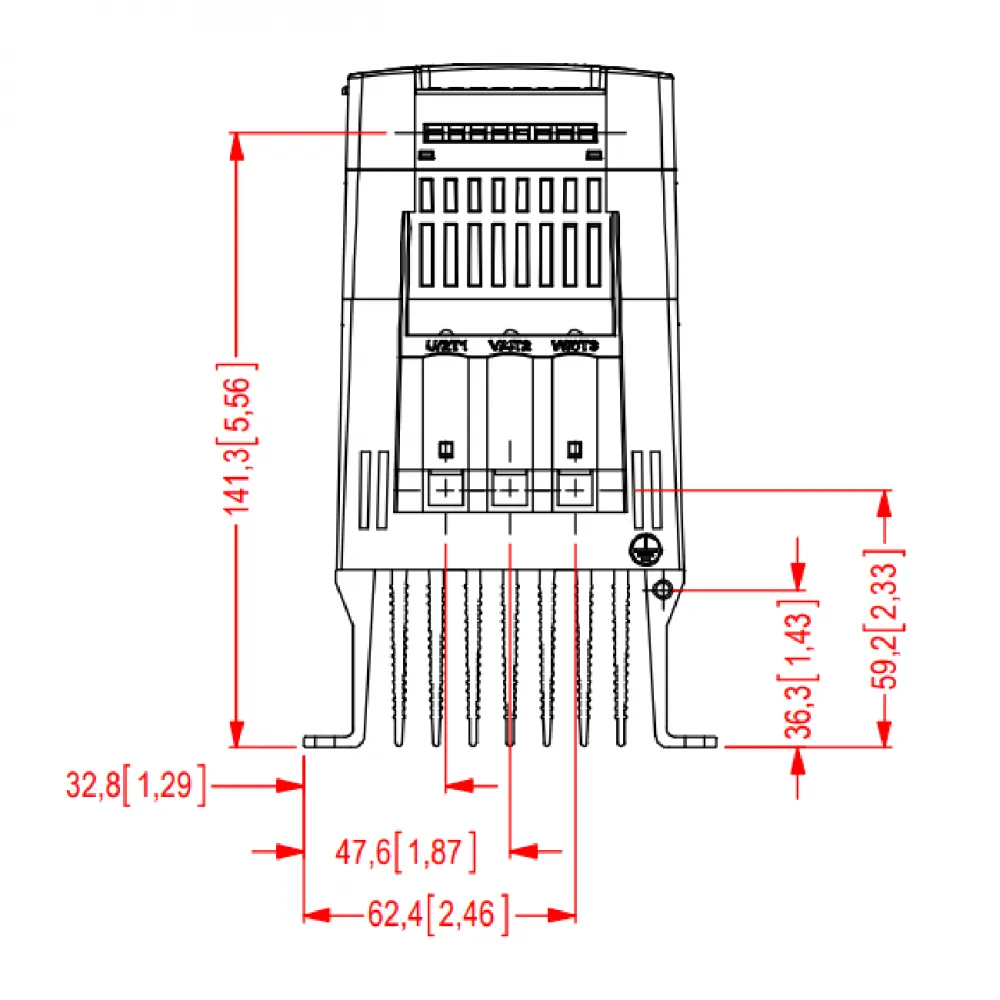

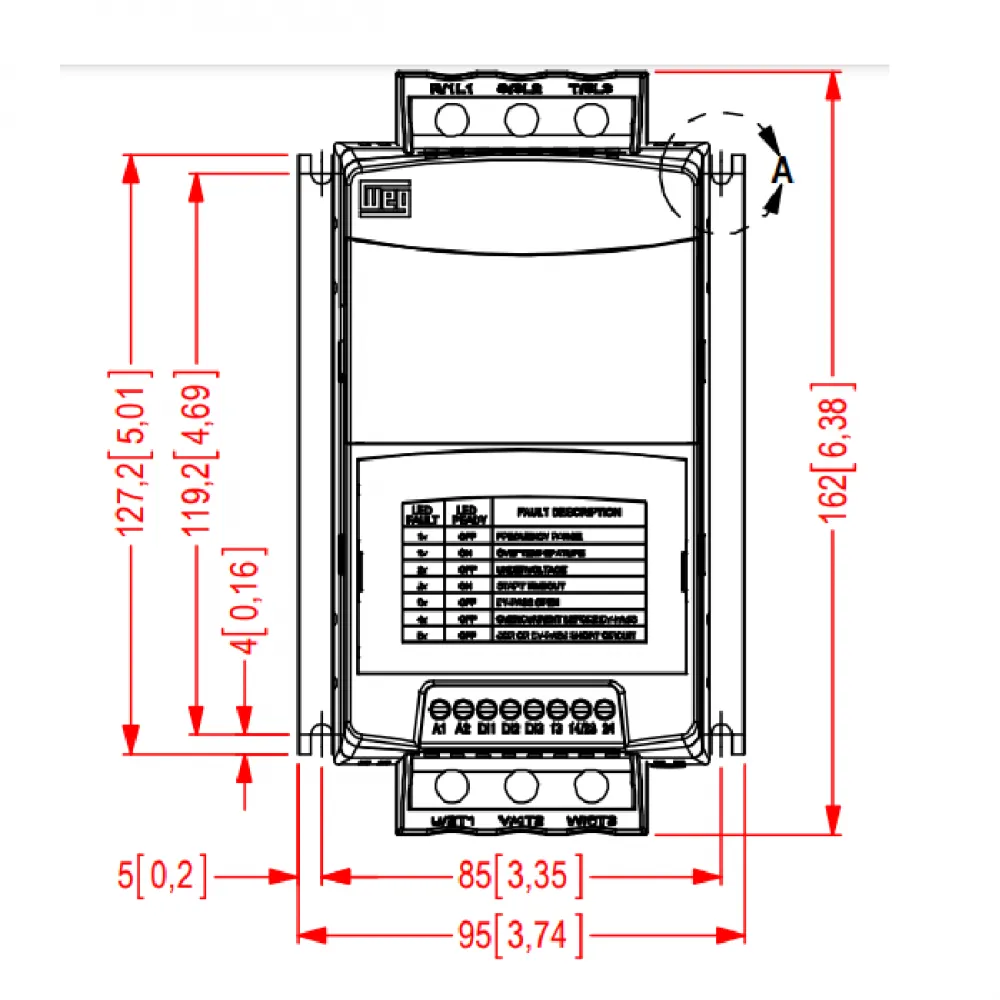

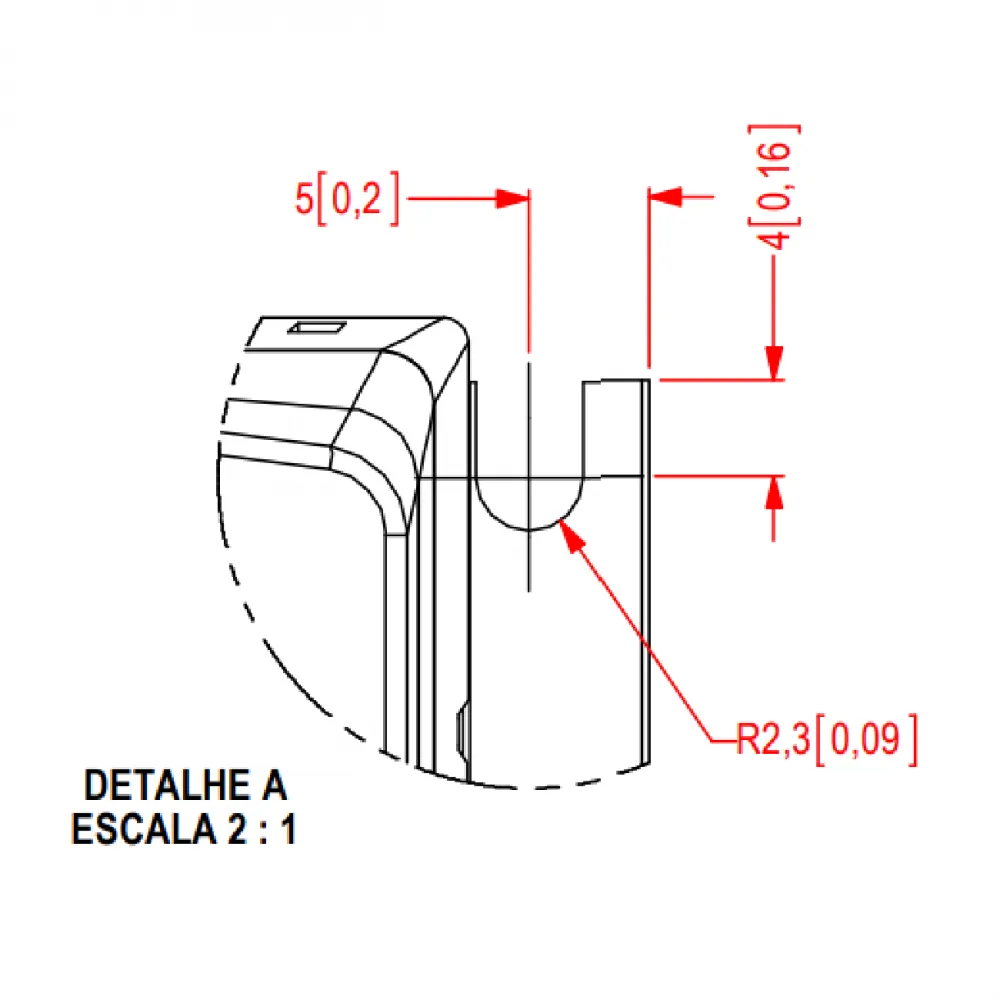

Dimensões:

Tamanho: 1

Altura: 162mm

Largura: 95mm

Profundidade: 157mm

Peso: 1,3Kg
