Descrição

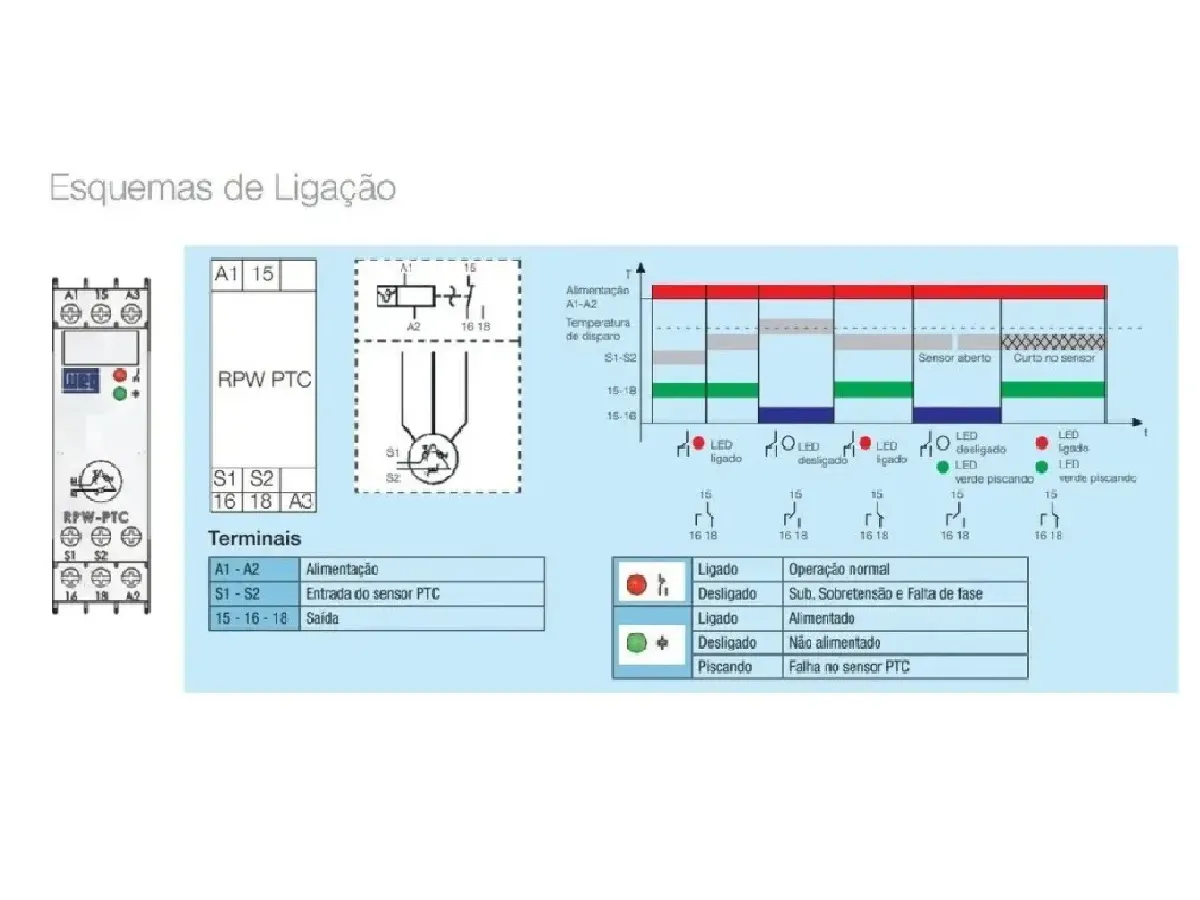

Funcionamento: Ao ser energizado, estando a temperatura abaixo do valor de desarme, o relé de saída será comutado (energizado) instantaneamente, acionando o LED vermelho. Existindo uma elevação de temperatura acima de seu limite de ruptura, ocorrerá uma variação abrupta na resistência do sensor PTC, e o relé de saída será desenergizado (LED vermelho desliga). O relé será novamente energizado assim que a temperatura retorne aos valores normais.

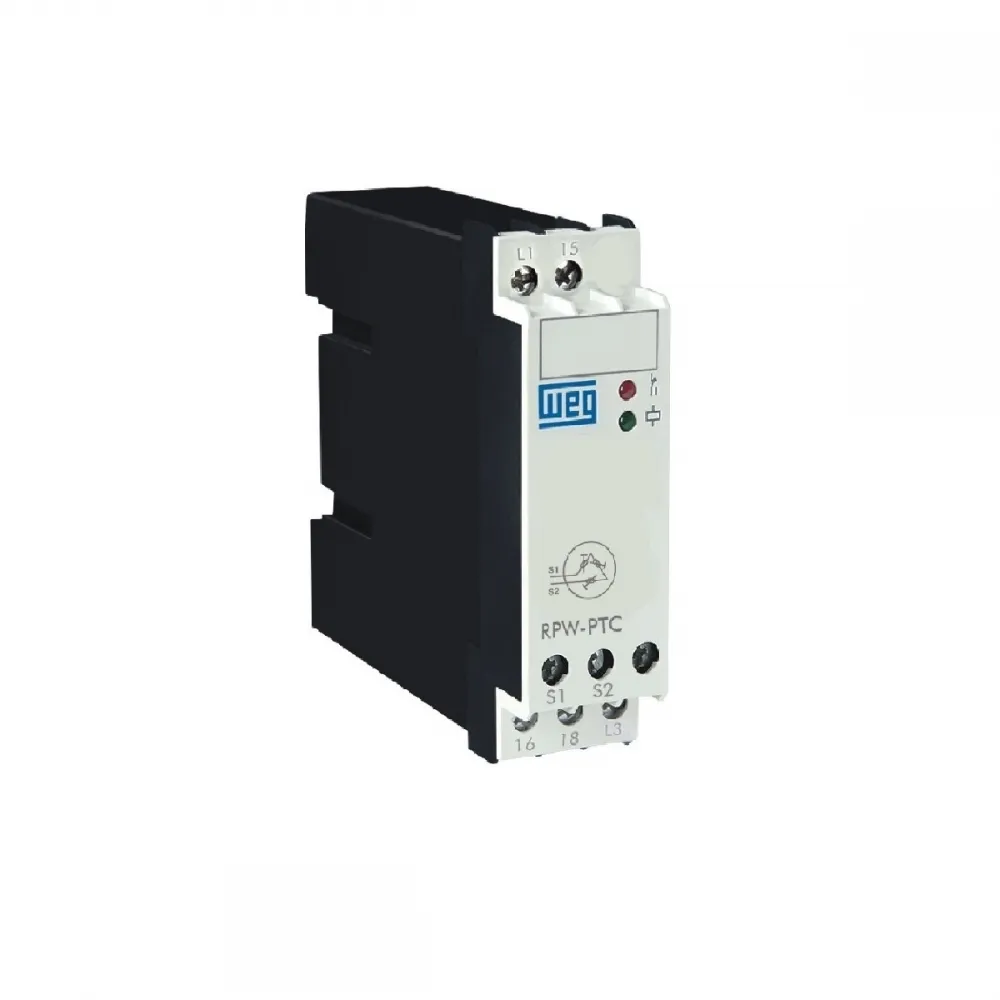

Modelo: RPW-PTC-E05
Código WEG: 10075636
Tensão de Alimentação: 24-240vca/vcc

Os Relés RPW WEG são dispositivos eletrônicos que protegem os sistemas trifásicos contra falta de fase ou falta de neutro (selecionável) (RPW FF), inversão da sequência de fase (RPW SF) ou ambas as funções integradas em um mesmo produto (RPW FSF). Sempre que houver uma anomalia no sistema o relé comutará sua saída para interromper a operação do motor ou processo a ser protegido. Projetado de acordo com normas internacionais, o RPW constitui uma solução compacta e segura, em caixas com 22,5mm de largura para montagem em trilho DIN 35mm.

Normas: IEC / EN 60947-1 e IEC / EN 60947-5-1

Resumo das características técnicas
