Descrição

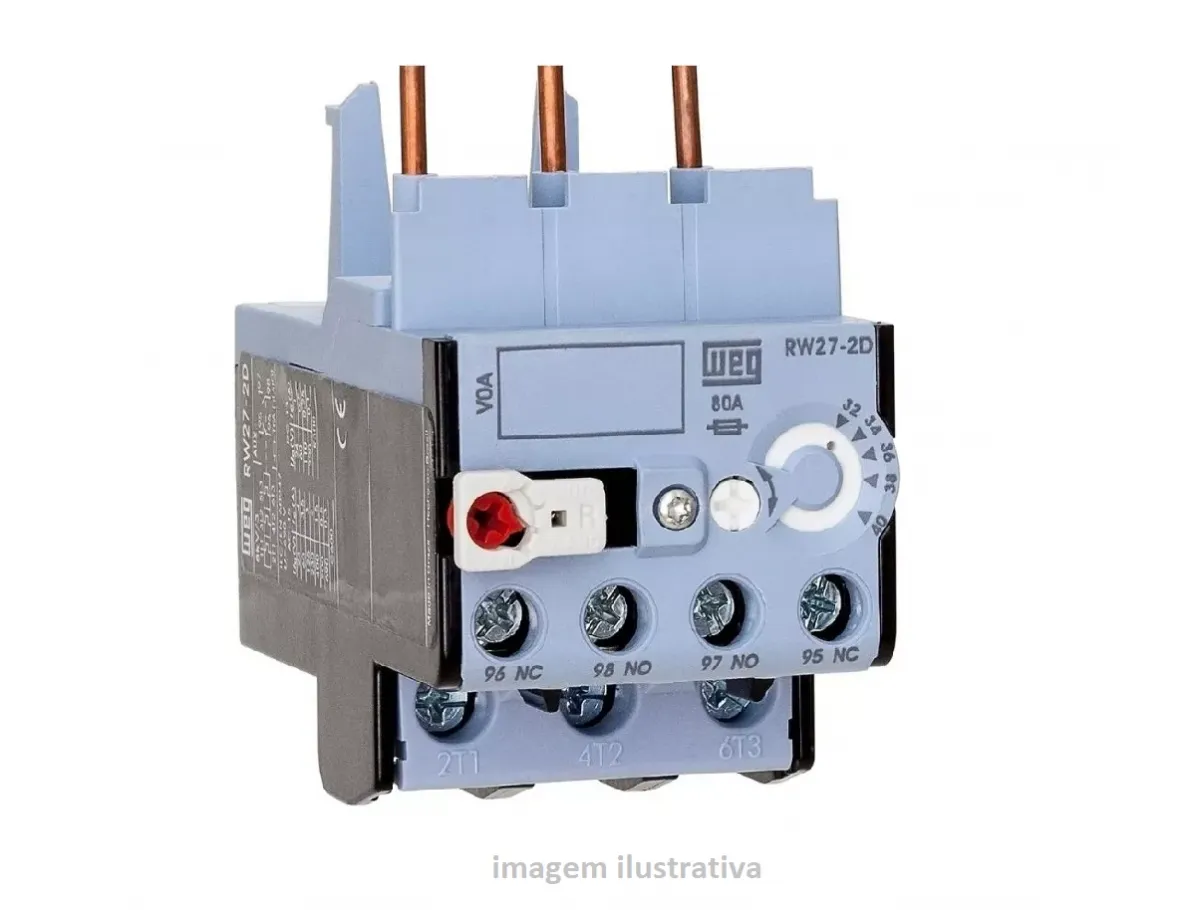

RELE SOBRECARGA AZ 22-32A CWB9-38 RW27-2D3-U032 WEG 12140455

RELE SOBRECARGA AZ RW27-2D3-U032-12140455-WEG
Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.

Especificações técnicas:
Referência: RW27
Número de polos: 3
Tipo de montagem: direta
Modelo contador: CWB9-38
Configuração de montagem: 2D
Tensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660: 690V
Tensão nominal de isolação Ui - UL, CSA: 600V
Tensão nominal de impulso Uimp (IEC/EN 60947-1): 6kV
Frequência máxima de ciclos de manobra:15 ops./h
Grau de proteção - terminais principais: IP10
Grau de proteção - contatos auxiliares: IP20
Faixa de corrente: 22-32A
Fusível máximo (Coordenação do Tipo 2): 63gL/Gg
Proteção contra curto-circuito com fusível (gL/gG): 6gL/gG

Aplicações:
Os relés de sobrecarga RW foram projetados para a proteção de motores trifásicos e monofásicos em CA, e para motores em CC. Se os relés de sobrecarga RW forem utilizados na proteção de cargas monofásicas em CA ou cargas em CC, os esquemas de ligação apresentados neste catálogo deverão ser respeitados.
